Ansibleで踏み台サーバを経由してPlaybookを実行できるようにした話

TL;DR

  • Windows
    • WinRMはHTTP(S)でLISTENしている
    • 踏み台サーバにHTTP proxyを設置し、WinRMのリクエストを中継することができる
  • Linux
    • オプションを適切に設定すると多段SSHができるようになる
  • AnsibleでlocalhostIPアドレスを取得する方法
    1. {{ hostvars.localhost.ansible_default_ipv4.address }} を使う
      • hosts: localhost のTaskを1回以上実行しておくこと
    2. {{ ansible_fact.ens224.ipv4.address }}を使う
      • ens224は環境によって変わる

0. ことの始まり

Ansibleを使った環境構築の設定中にNW構成の変更が入り、踏み台経由で各種サーバにログインできるようにする必要が生じた。

その環境にはLinuxWindowsがそれぞれ存在するような構成だったので、SSHとWinRMをそれぞれ踏み台経由で実行できなければならない。

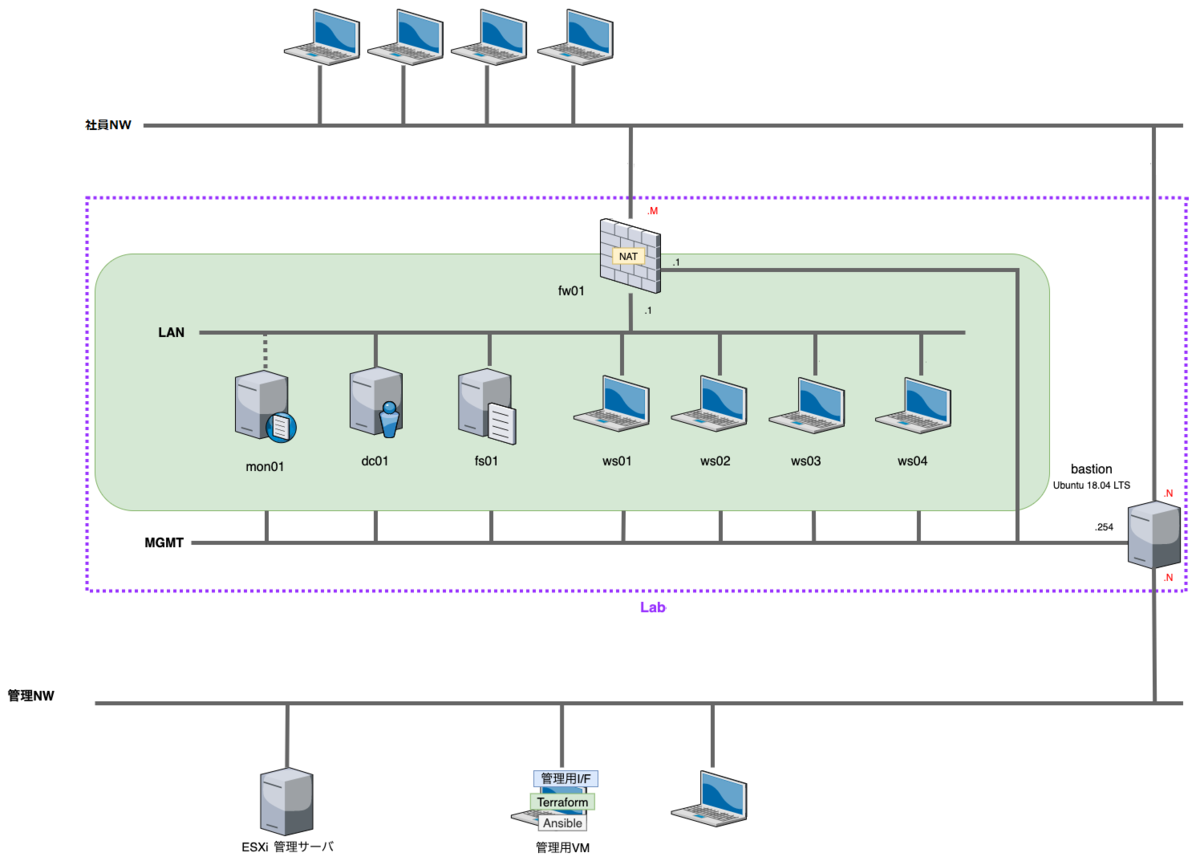

問題のNW構成図

f:id:nflabs_admin:20210826195048p:plain
NW構成図

1. 設計

1.1. SOCKS Proxy案

SOCKS Proxyを経由すれば実現できるのではという初期案。

https://www.bloggingforlogging.com/2018/10/14/windows-host-through-ssh-bastion-on-ansible/

SOCKSの通信用にクライアントモジュールを増やさなければならないのでAnsibleホストの環境構築の手間が増えそう。

1.2. HTTP Proxy案

WinRMが裏でHTTPSを使っていることを利用し、HTTP Proxyを経由させる案

http://graceful-life.hatenablog.com/entry/2014/12/25/095413

踏み台にSquidを入れるだけなのですべてAnsibleのPlaybook内で完結し、事前の準備が難しくない。

Squidの設定も参考になりそうなものを見つけたので、こちらの案を試すことにする。

https://github.com/bz0/ansible-squid

2. 実装

2.1. 踏み台にSquidインストールする

  • 上記githubにある squid.confroles/bastion/files/以下に配置する
    • アクセスを許可するIPアドレスを指定の場所に記入しておく
  • インストールするためのPlay
- name: Install squid
  yum:
    name: squid
    disable_gpg_check: no
    state: installed

- name: Update squid.conf
  copy:
    src: ./squid.conf
    dest: /etc/squid/squid.conf
    owner: root
    group: root
    mode: 0644

- name: Open tcp/3128
  iptables:
    chain: INPUT
    protocol: tcp
    match: tcp
    destination_port: '3128'
    jump: ACCEPT

- name: Restart squid
  service:
    name: squid
    enabled: yes
    state: restarted

2.2. Proxy経由でSSH/WinRMを実行する

ここではinventoryで指定する同一グループ内にWindows/Linuxが混在しない構成を想定している。

(childrenを使ってグループの階層構造を作ることは構わないが、その場合はPlaybookの作り方を考える必要がある)

  • inventory/group_vars/all.yml を設定する
ansible_winrm_proxy: "http://{{ vars.groups.bastion[0] }}:3128"
ansible_ssh_common_args: '-o StrictHostKeyChecking=no -o ProxyCommand="sshpass -p {{ bastion_pass }} ssh -W %h:%p -q {{ bastion_user }}@{{ vars.groups.bastion[0] }}"'
  • inventory/group_vars/bastion.yml を設定する
ansible_ssh_common_args: '-o StrictHostKeyChecking=no'
  • Ansibleを流すターゲットOSに応じて以下の設定をPlaybookに入れておく
    • Windows: ansible_connection: winrm
    • Linux: ansible_connection: ssh

2.3. Ansible実行ホストを自動的に許可する

これまでの実装では、SquidのallowリストにAnsibleの実行ホストのIPアドレスがハードコードされているため、移植性に難がある。

そこで、Squidのallowリストに実行ホストのIPアドレスを自動的に挿入する方法を考える。

2.3.1. Ansibleに実行ホストのIPアドレスを知る手段はあるのか

その謎を解明するため、我々はAnsibleの奥地へと向かったーー。

まずは変数をダンプ

hosts: bastion
tasks:
  - debug:
      msg: "{{ vars }}"

vars の出力は非常に長いので割愛するが、ここでは特に何も見つからない。

外部変数で自分のIPアドレスを設定してから変数ダンプ

- hosts: localhost
  vars:
    ansible_host_ipv4_address: '192.168.0.2'
  tasks:
    - debug:
        var: ansible_host_ipv4_address
      register: test_var

hosts: bastion
tasks:
    - debug:
        var: test_var

    - debug:
      msg: "{{ vars }}"

別の hosts で指定したPlayの変数を参照することができた。

しかし、実行ホストのIPアドレスが自動で設定されている様子はない。

vars以外に変数を見る手段は無いのか?

- hosts: localhost
  tasks:
    - debug:
        msg: "test"

- hosts: bastion
  tasks:
    - debug:
        var: hostvars

まだ見つからない。

が、hostvarsIPアドレスをkeyにした連想配列になっているらしい。

f:id:k-ohsawa_nfl:20210705174413p:plain

hostvarsにAnsibleホストのkeyがあるかどうか確かめる

- hosts: localhost
  tasks:
    - debug:
        msg: "test"

- hosts: bastion
  tasks:
    - debug:
        var: hostvars.localhost

意外とあっさり見つかった。

f:id:k-ohsawa_nfl:20210705174502p:plain

f:id:k-ohsawa_nfl:20210705174513p:plain

IPアドレスを取得してみる

- hosts: localhost
  tasks:
    - debug:
        msg: "test"

- hosts: bastion
  tasks:
    - debug:
        var: hostvars.localhost.ansible_default_ipv4.address

意図したとおりIPアドレスを取得できた。

f:id:k-ohsawa_nfl:20210705174535p:plain

綺麗に整理する

- hosts: bastion
  tasks:
    - debug:
        var: hostvars.localhost.ansible_default_ipv4.address

???

f:id:k-ohsawa_nfl:20210705174551p:plain

2.3.2. 結論

Ansible実行ホストのIPアドレスを取得するには以下のように、初めに hosts: localhost のPlayを実行しておく必要がある。

- hosts: localhost
  tasks:
    - debug:
        msg: "test"

- hosts: bastion
  tasks:
    - debug:
        var: hostvars.localhost.ansible_default_ipv4.address

2.3.3. Squidの設定に反映させる

  • roles/bastion/files/squid.confroles/bastion/templates/squid.conf.j2 に移動する
  • IPアドレスをハードコードしていた場所を変数化する
# アクセスを許可するIPアドレスを設定して下さい
acl myacl src xxx.xxx.xxx.xxx
http_access allow myacl

# アクセスを許可するIPアドレスを設定して下さい
acl myacl src {{ hostvars.localhost.ansible_default_ipv4.address }}
http_access allow myacl
  • squidを設定するタスクで copy モジュールを使っている箇所を差し替える
- name: Update squid.conf
  template:
    src: ./squid.conf.j2
    dest: /etc/squid/squid.conf
    owner: root
    group: root
    mode: 0644
  • 踏み台の設定を行う前にhosts: localhostのPlayを実行しておく
- hosts: localhost
  tasks:
    - debug:
        msg: "touch"

2.3.4. 余談

{{ ansible_fact.ensXXX.ipv4.address }} とすれば hosts: localhost のPlayを実行する必要はない。

ただし、ensXXX は環境によってNICの番号が変わるデメリットがあるため、状況に応じて使い分けられると良い。

例えば hostvars.localhost.ansible_default_ipv4.address にはdefault routeに設定されているNICIPアドレスが設定されるため、踏み台サーバにそのNICからアクセスできない場合には、NICを直接指定する本手法が有効である。

3. おわりに

特定のサーバ経由でしかアクセスできないインスタンスWindows/Linux問わず)に対してAnsibleを実行できるようになった。
